Crossed half-silvered Mirror Array

2023. 06. 15

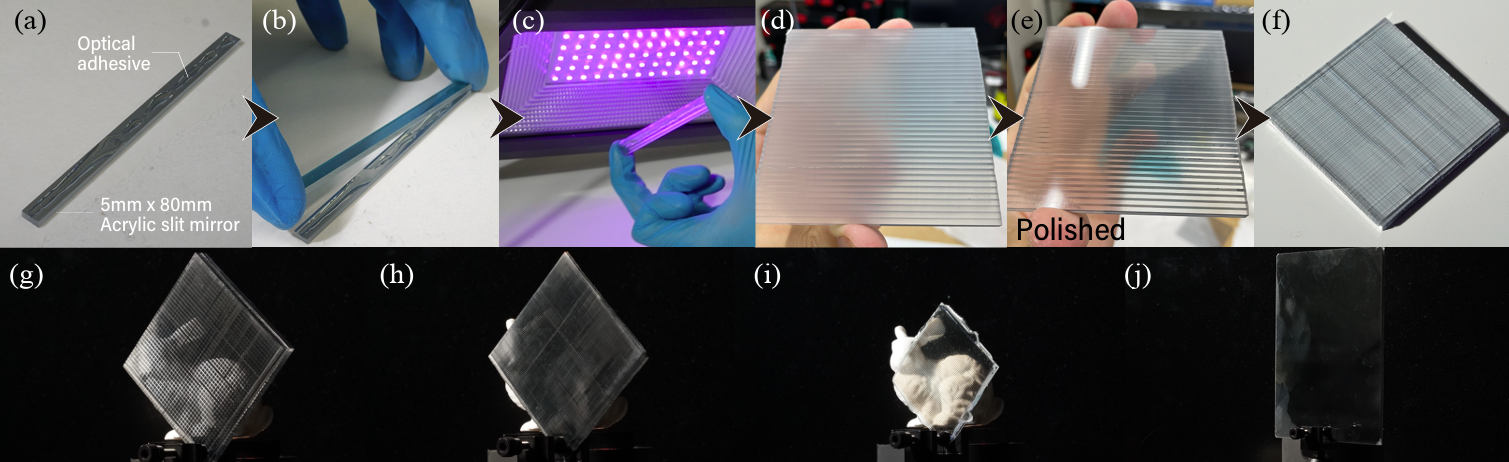

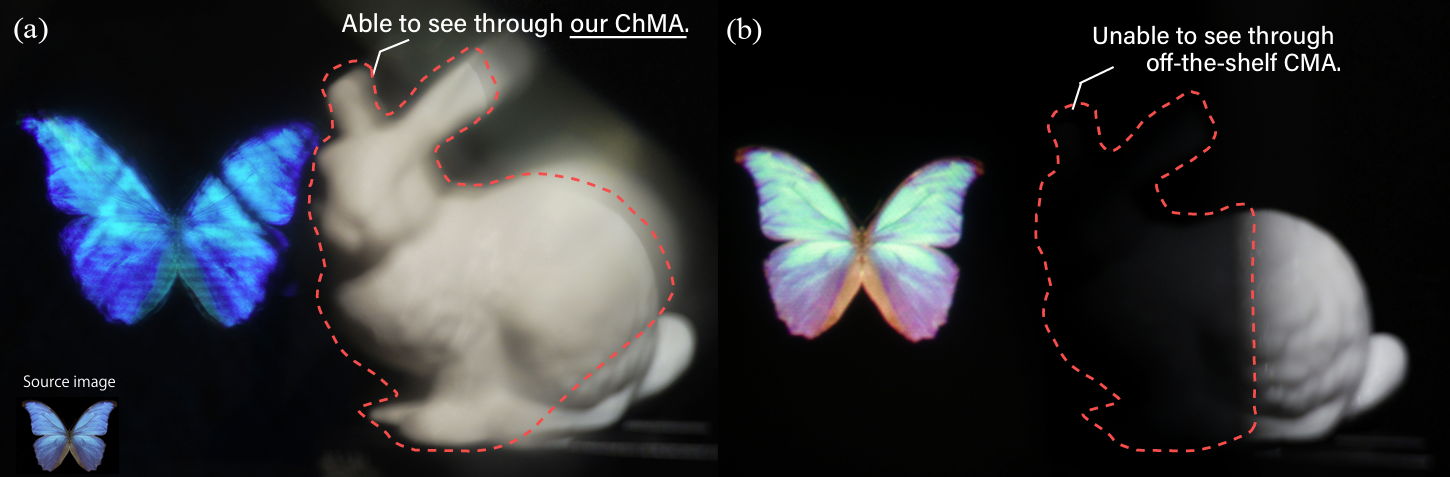

Crossed mirror arrays (CMAs) have recently been employed in simple retinal projection augmented reality (AR) devices owing to their wide field of view and nonfocal nature. However, they remain inadequate for AR devices for everyday use owing to the limited visibility of the physical environment. This study aims to enhance the transmittance of the CMA by fabricating it with half-silvered acrylic mirrors. Further, we evaluated the transmittance and quality of the retinal display. The proposed CMA successfully achieved sufficient retinal projection and higher see-through capability, making it more suitable for use in AR devices than conventional CMAs.

Authors: Kensuke Katori, Kenta Yamamoto, Ippei Suzuki, Tatsuki Fushimi, Yoichi Ochiai

直交ミラーアレイ(CMA)は、網膜投影型ARデバイスとして活用することで、広い視野角でかつフォーカスフリーな映像を投影することができる光学素子である。しかし既存のCMAは透過率が低く外界の視認性が悪いため、日常利用可能なARデバイスとするにはハードルが高い。そこで本研究では透過率を向上させることを目的として、CMAの内部のマイクロミラーアレイにアクリル製ハーフミラーを用いた、直交ハーフミラーアレイ(ChMA)を提案する。我々は光学接着剤を用いて実際にChMAを製作し、その透過率と網膜投影の品質を評価した。検証の結果ChMAは、従来のものよりも高い透過率と十分な網膜投影性能を実現し、日常利用可能なARデバイスとしてのポテンシャルを示した。

著者紹介:香取賢佑、山本健太、鈴木一平、伏見龍樹、落合陽一

AWARD / HONORS

SIGGRAPH 2023 Student Research Competition 1st place Undergraduate Student / Kensuke Katori

Kensuke Katori, Kenta Yamamoto, Ippei Suzuki, Tatsuki Fushimi, and Yoichi Ochiai. 2023. Crossed half-silvered Mirror Array: Fabrication and Evaluation of a See-Through Capable DIY Crossed Mirror Array. In Special Interest Group on Computer Graphics and Interactive Techniques Conference Posters (SIGGRAPH ’23 Posters), August 06–10, 2023, Los Angeles, CA, USA. ACM, New York, NY, USA 2 Pages. https://doi.org/10.1145/3588028.3603644
